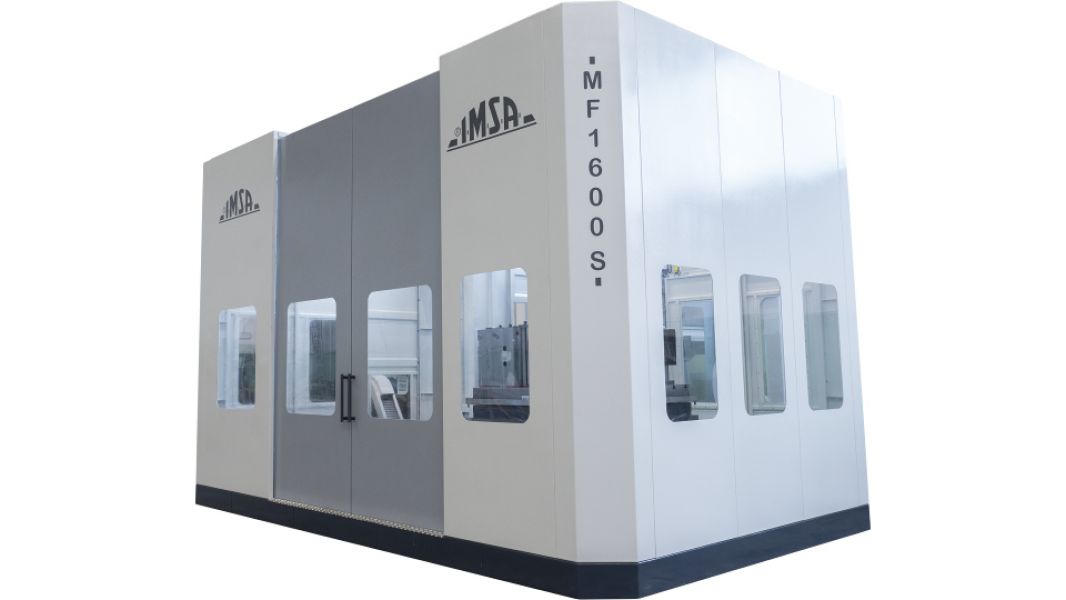

CENTRO DE TALADRADO PROFUNDO Y FRESADO
IMSA MF1600S
CARACTERÍSTICAS TÉCNICAS
- Taladrado lineal (3 ejes), taladrado en un solo ángulo (4 ejes) y taladrado en ángulo compuesto (5 ejes) debidos a la rotación de 360° de la mesa y a la inclinación de 30°-15° del cabezal.
- Profundidad de taladrado en una sola operación: 1600mm
- Diámetros óptimos de taladrado: 5 – 32 (40) mm sólido
- Centro de taladrado profundo y fresado para moldes de grandes dimensiones
El nuevo centro de taladrado profundo IMSA MF1600S ha sido concebido para responder a las necesidades de los fabricantes de herramientas y de troqueles de hasta 20 ton de la industria del molde. MF1600S tiene una estructura electro-soldada que pesa aproximadamente 38 ton. El concepto de la máquina ese n forma de T (mesa amovible y columna transversal amovible).

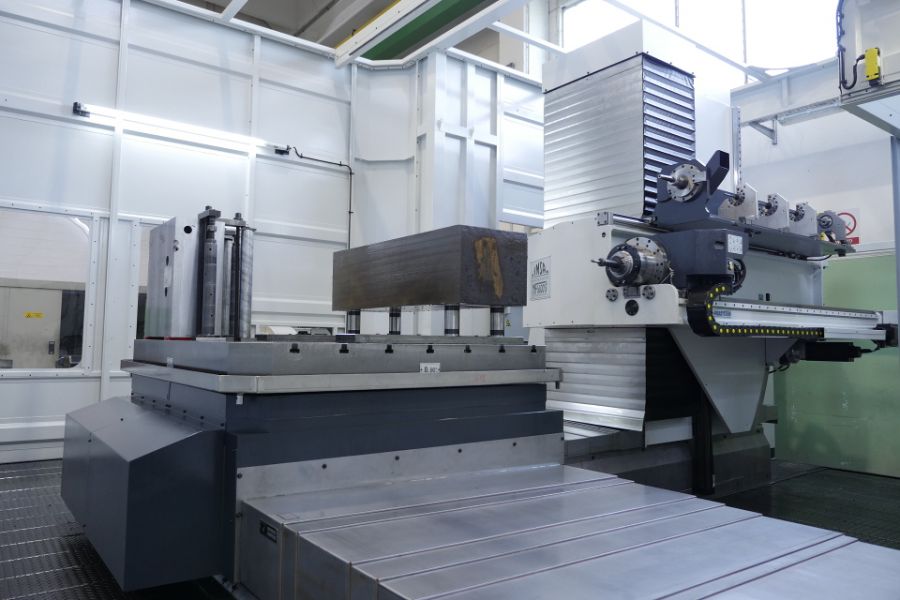

Un molde de diámetro de 3600 mm puede girar dentro de la estructura de la máquina. La mesa tiene un movimiento lateral (eje X) de 3000 mm y un movimiento de rotación, posicionamiento infinito.

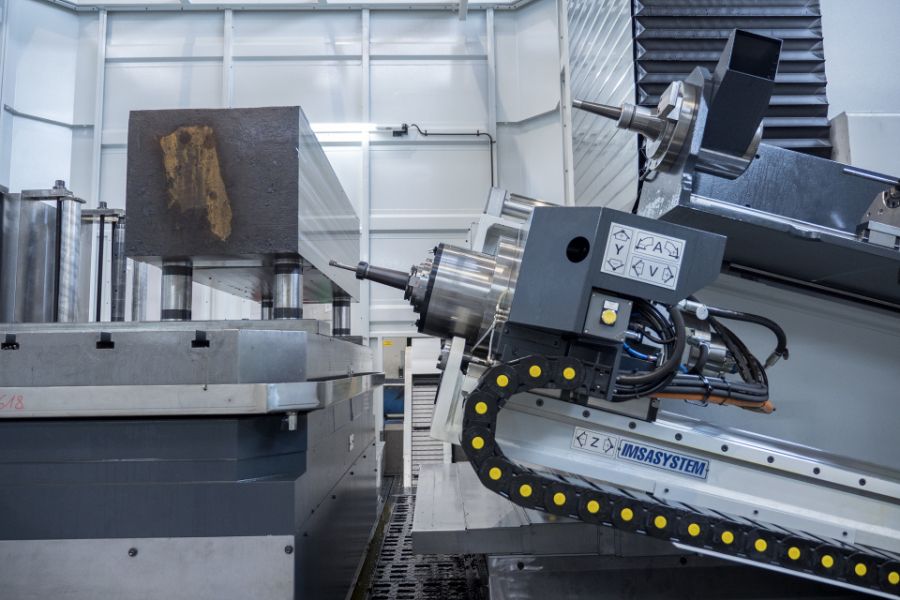

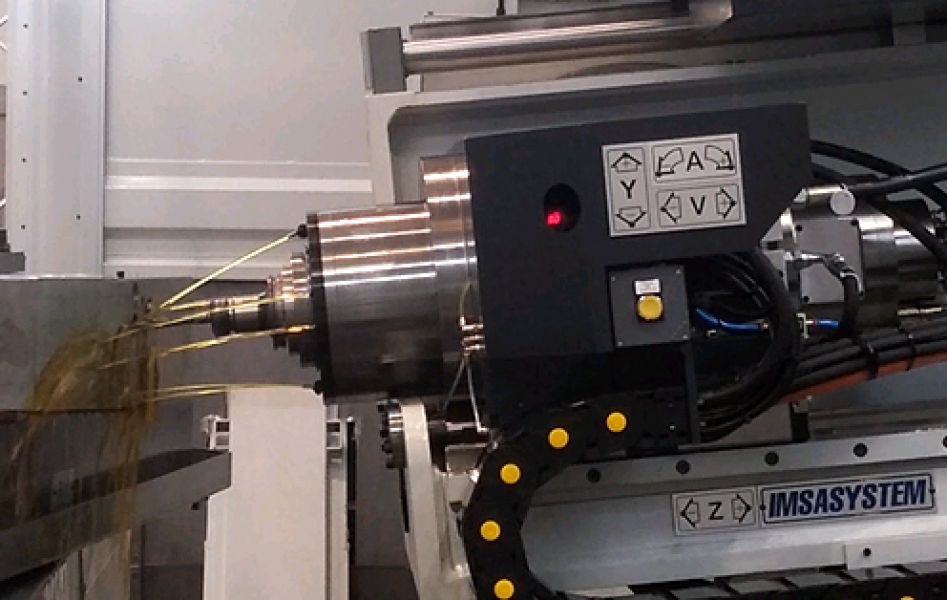

El cabezal de 17 kW, 4.500 rpm y husillo ISO 50 se utiliza tanto para el taladrado profundo como para las operaciones de fresado debido al sistema IMSA SWING ON TOP

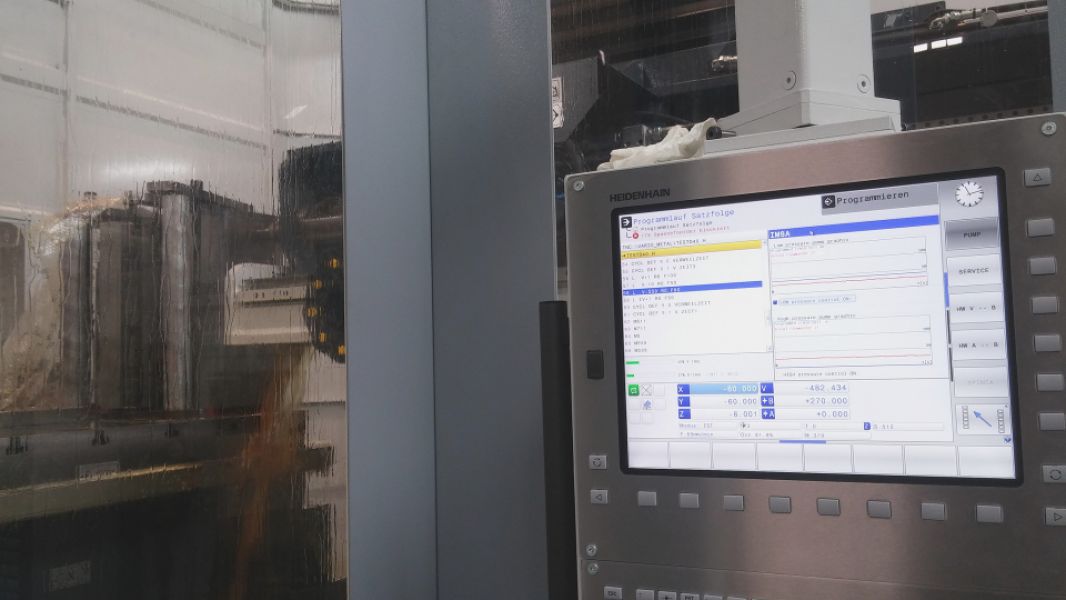

El centro de taladrado profundo MF1600S está equipado con un sistema SWING ON TOP completamente desarrollado. No es necesario añadir o quitar ningún componente de la máquina y, además, el cambio se realiza automáticamente. El cambio, que se realiza en 120 segundos, se programa mediante la función M y no necesita la intervención del operario.

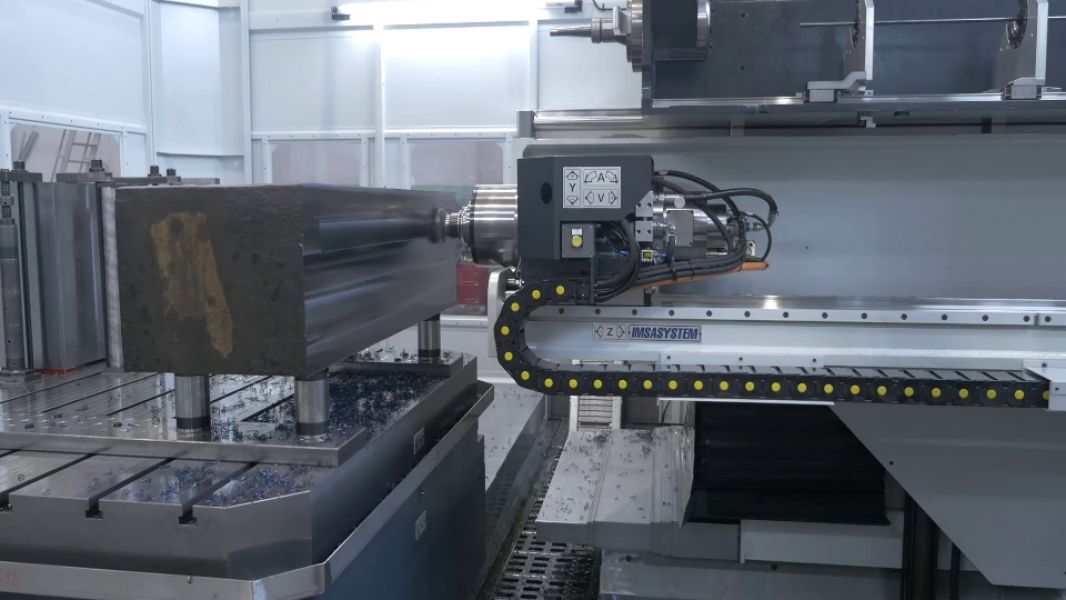

Mecanizado en las 4 caras: el centro de taladrado MF1600S tiene un movimiento lateral y su mesa combina la alta capacidad con la dimensión reducida, lo que facilita el mecanizado de las 4 caras con una sola fijación de la pieza
La superposición de 500 mm del cabezal respecto a la mesa facilita el mecanizado de piezas pequeñas fijadas en el centro de la mesa.

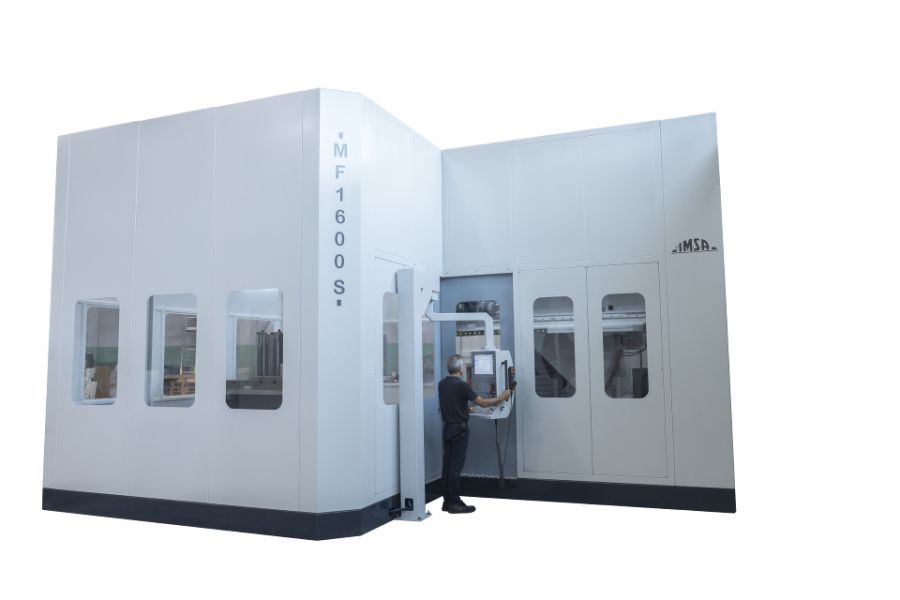

IMÁGENES Y VÍDEOS DE LA MÁQUINA IMSA MF1600S
